SKF Produkte zur Erdung von Wellen der Reihe TKGR
Wirksame Massnahmen gegen Lagerausfälle durch Entladeströme
Die SKF Produkte zur Erdung von Wellen wurden zur Vermeidung von Lagerausfällen infolge von Entladeströmen entwickelt. Entladeströme sind ein häufiges Phänomen bei der Verwendung frequenzgestellter Antriebe zur Steuerung von Drehstrommotoren.
Diese SKF Produkte sind speziell zur Nachrüstung in Elektromotoren mit IEC-Rahmengrösse konzipiert. Sie helfen dem Anwender, Arbeitszeit und Kosten zu sparen, die sonst beim Austausch beschädigter Lager anfallen würden. Neben Produkten zur Erdung von Wellen bietet SKF weitere Lösungen gegen Entladeströme an, darunter SKF INSOCOAT Lager und SKF Hybridlager.
Die SKF Produkte zur Erdung von Wellen der Reihe TKGR eignen sich hauptsächlich für den nachträglichen Einbau in folgenden Anwendungen:
- Für Kleinmotoren unter 30 kW kommen in der Regel alle SKF Lösungen zum Lagerschutz vor Stromschäden in Frage.
- Für Motoren zwischen 30 kW und 75 kW hängt der empfohlene Lagerschutz vom elektrischen Gesamtsystem ab. Hier können SKF Produkte der Reihe TKGR zusammen mit SKF INSOCOAT Lagern oder SKF Hybridlagern zum Einsatz kommen.
- Für Motoren über 75 kW wird eine Kombination aus einem Produkt TKGR mit einem INSOCOAT Lager oder einem Hybridlager an der antriebslosen Seite empfohlen.
- SKF Produkte der Reihe TKGR dienen nicht nur dem Schutz der Lager; sie können oft auch die gesamte Anwendung vor Stromschäden schützen.
- SKF Produkte der Reihe TKGR dürfen nicht in explosionsgefährdeten Bereichen eingesetzt werden.
Typische Anwendungsfälle für Produkte der Reihe TKGR sind Gebläse, Pumpen und Kompressoren, die von frequenzgestellten Antrieben gesteuert werden.
- Verhinderung von Wälzlagerschäden infolge von Stromdurchgang.
- Einfacher nachträglicher Einbau in Elektromotoren.
- Schutz von Motorlagern und von Lagern benachbarter Maschinen.
- Wartungsfreier Betrieb, Steigerung der Systemzuverlässigkeit, Möglichkeit zur Reduzierung der Motorreparaturkosten und von ungeplanten Stillstandzeiten.
- Möglichkeit zur deutlichen Steigerung der Kapitalrendite (ROI).
- Die flexible Ausführung (wahlweise drei oder vier Rahmen) macht die Einheiten praktisch für jeden IEC-Motor geeignet.
- Einfach zu bestellen. Die Auswahl basiert auf dem Motormass „D“ (ohne Schleuderscheibe oder Wellenschulter).
Die SKF Produkte zur Erdung von Wellen der Reihe TKGR bestehen aus folgenden Teilen:
- Ein Wellen-Erdungsring mit einem Aluminium-Bürstenhalter, der für einen zuverlässigen Kontakt zwischen Bürsten und Motorwelle sorgt.

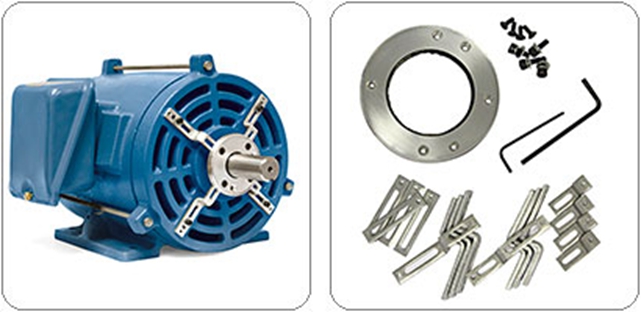

- Vier unterschiedlich ausgeführte Einbaurahmensätze (4 Rahmen pro Satz). Durch die unterschiedliche Ausführung wird gewährleistet, dass der Erdungsring an praktisch allen IEC-Rahmenmotoren befestigt werden kann.
- Befestigungsschrauben, Unterlegscheiben und Inbusschlüssel.
Kurzzeichen und Einbauhinweise | Lieferumfang | |||||||
Art-Nr. | Welle Ø | IEC-Rahmen | Artikel | Menge | ||||
TKGR 28 | 28 mm | IEC 100L, 112M (2, 4, 6, 8 pole) | Wellen-Erdungsring | 1 | ||||
TKGR 38 | 38 mm | IEC 132S, 132M (2, 4, 6, 8 pole) | Universal-Einbaurahmen (4 Rahmen pro Satz) | 4 Sätze | ||||
TKGR 42 | 42 mm | IEC 160M, 160L (2, 4, 6, 8 pole) | Flachkopfschrauben 5-40 x 3/8 inch | 4 | ||||
TKGR 48 | 48 mm | IEC 180M, 180L (2, 4, 6, 8 pole) | Zylinderkopfschrauben M4x10 mm | 4 | ||||
TKGR 55 | 55 mm | IEC 200L (2, 4, 6, 8 pole); IEC 225S, 225M (2 pole) | geteilte Schraubensicherungen M4 | 4 | ||||
TKGR 60 | 60 mm | IEC 225S, 225M (4, 6, 8 pole); IEC 250M (2 pole) | Flachscheiben M4 | 4 | ||||
TKGR 65 | 65 mm | IEC 250M (4, 6, 8 pole); IEC 280M, 280S, 315S, 315M, 315L (2 pole) | Inbusschlüssel 5/64 inch | 1 | ||||
TKGR 75 | 75 mm | IEC 280S, 280M (4, 6, 8 pole); IEC 355M, 355L (2 pole) | ||||||
TKGR 80 | 80 mm | IEC 315S, 315M, 315L (4, 6, 8 pole) | ||||||
TKGR 95 | 95 mm | IEC 335L, 335M, 355L, 355M (4, 6, 8, 10 pole) |

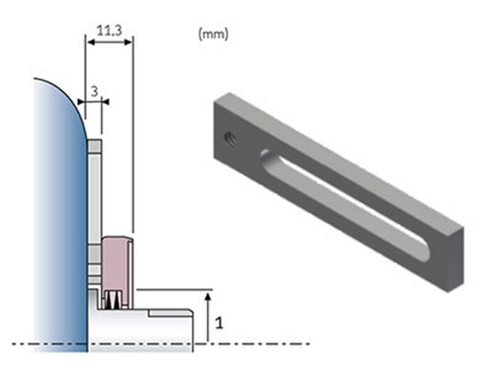

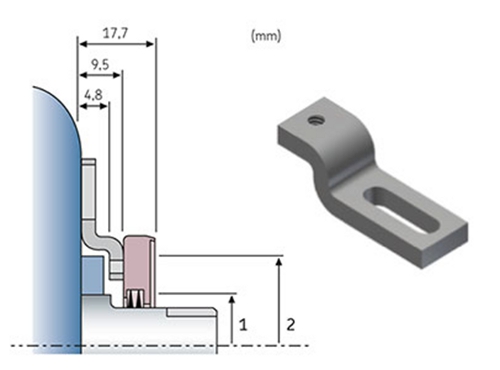

Rahmen Stil 1 und Stil 3
Wellendurchmesser | Min (D1) | Max (D2) | Wellendurchmesser | Min (D1) | Max (D2) | |
28 mm 38 mm 42 mm 48 mm 55 mm 60 mm 65 mm 75 mm 80 mm 95 mm | 74 mm 84 mm 88 mm 94 mm 101 mm 106 mm 111 mm 121 mm 126 mm 141 mm | 93 mm 103 mm 107 mm 113 mm 120 mm 125 mm 130 mm 140 mm 145 mm 160 mm | 28 mm 38 mm 42 mm 48 mm 55 mm 60 mm 65 mm 75 mm 80 mm 95 mm | 75 mm 85 mm 89 mm 95 mm 102 mm 107 mm 112 mm 122 mm 127 mm 142 mm | 121 mm 131 mm 135 mm 141 mm 148 mm 153 mm 158 mm 168 mm 173 mm 188 mm |

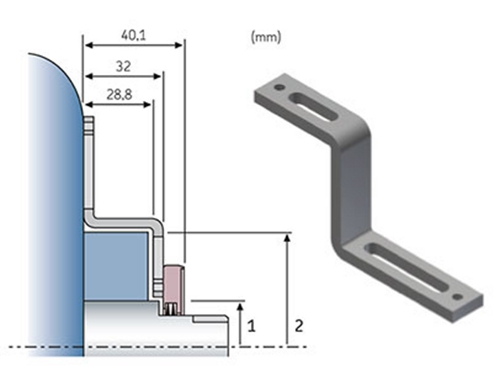

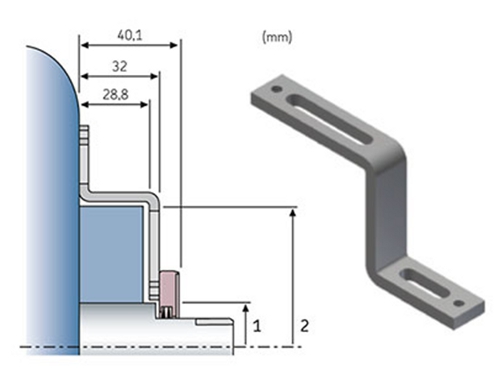

Rahmen Stil 4 Verwendung A und Verwendung B
Wellendurchmesser | Min (D1) | Max (D2) | Wellendurchmesser | Min (D1) | Max (D2) | |
28 mm 38 mm 42 mm 48 mm 55 mm 60 mm 65 mm 75 mm 80 mm 95 mm | 129 mm 139 mm 143 mm 149 mm 156 mm 161 mm 166 mm 176 mm 181 mm 196 mm | 148 mm 158 mm 162 mm 168 mm 175 mm 180 mm 185 mm 195 mm 200 mm 215 mm | 28 mm 38 mm 42 mm 48 mm 55 mm 60 mm 65 mm 75 mm 80 mm 95 mm | 107 mm | 148 mm 158 mm 162 mm 168 mm 175 mm 180 mm 185 mm 195 mm 200 mm 215 mm |

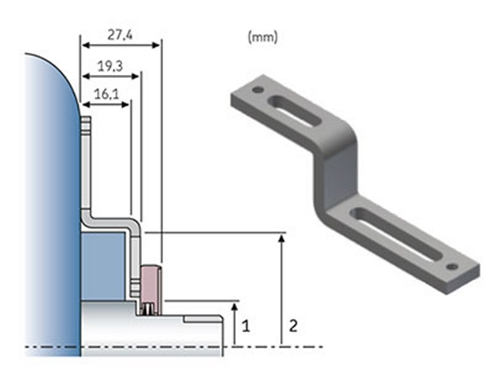

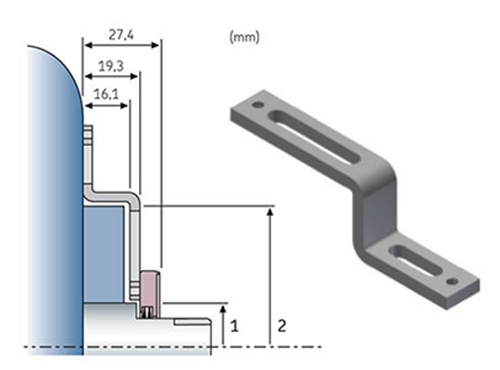

Rahmen Stil 5 Verwendung A und Verwendung B
Wellendurchmesser | Min (D1) | Max (D2) | Wellendurchmesser | Min (D1) | Max (D2) | |
28 mm 38 mm 42 mm 48 mm 55 mm 60 mm 65 mm 75 mm 80 mm 95 mm | 129 mm 139 mm 143 mm 149 mm 156 mm 161 mm 166 mm 176 mm 181 mm 196 mm | 148 mm 158 mm 162 mm 168 mm 175 mm 180 mm 185 mm 195 mm 200 mm 215 mm | 28 mm 38 mm 42 mm 48 mm 55 mm 60 mm 65 mm 75 mm 80 mm 95 mm | 107 mm 117 mm 121 mm 127 mm 134 mm 139 mm 144 mm 154 mm 159 mm 174 mm | 148 mm 158 mm 162 mm 168 mm 175 mm 180 mm 185 mm 195 mm 200 mm 215 mm |
Hier finden Sie die Druckschrift sowie die Bedienungsanleitung.
